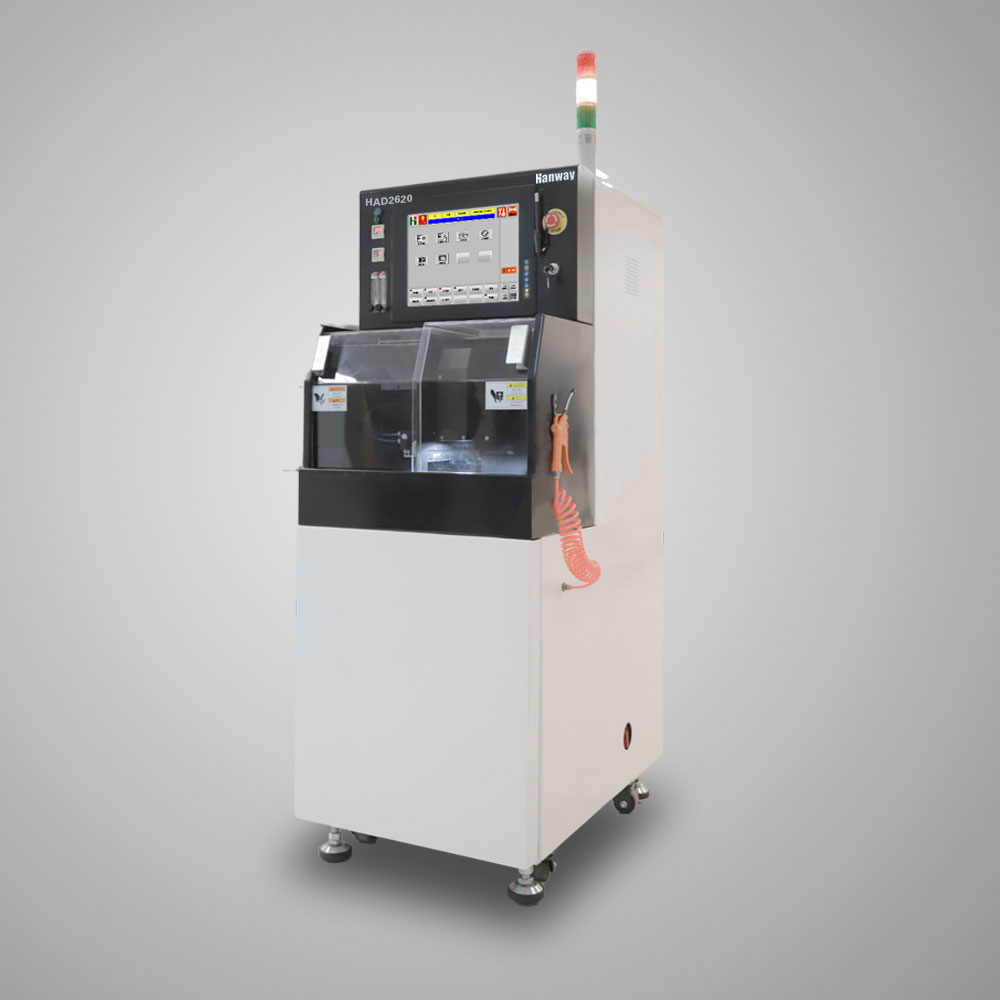

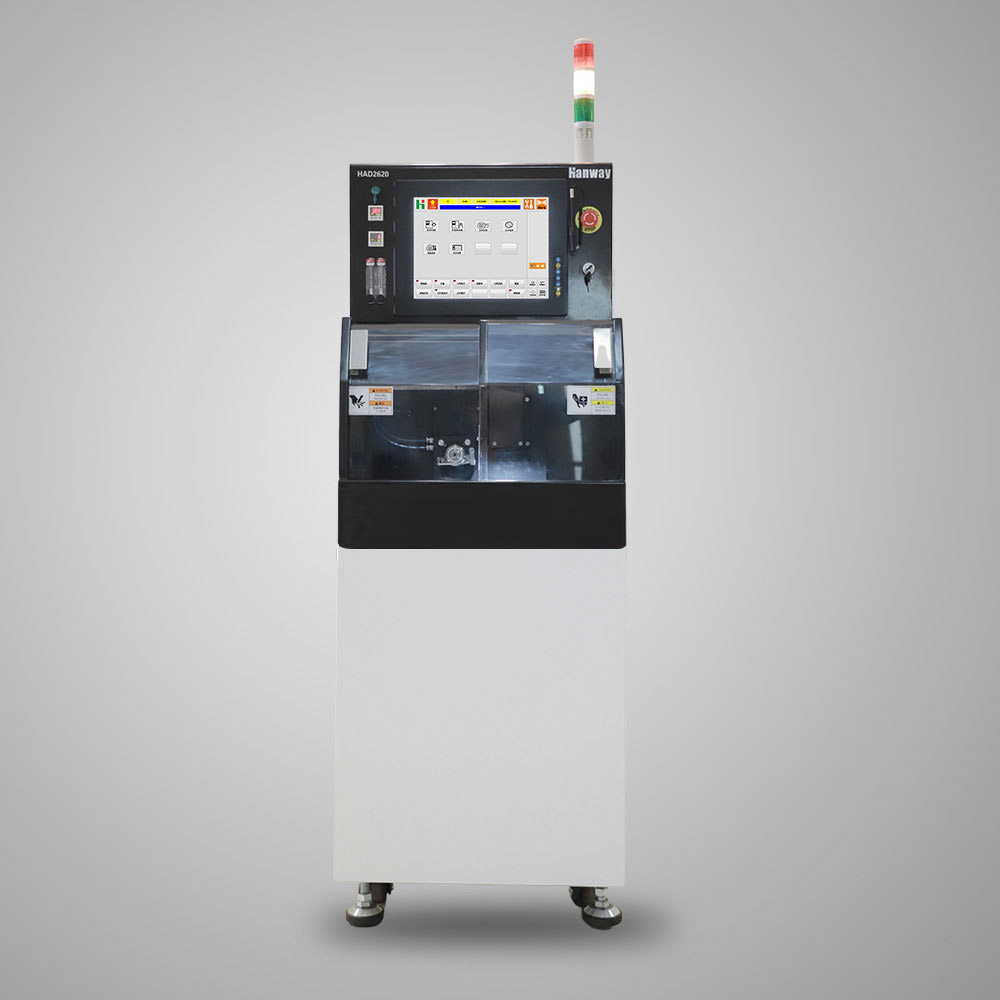

HAD2620 | |||
基本參數 | 工件最大尺寸 | mm | φ6inch|□160 |
切割深度 | mm | Max 4或定制 | |
主軸 | 轉速范圍 | r/min | 3000-50000 |
輸出功率 | KW | 交流，1.5 at 50000（1.8、2.4直流可選） | |
X軸 | 行程 | mm | 240 |
速度設定范圍 | mm/s | 0.1~400 | |
Y軸 | 行程 | mm | Max 165 |
單步精度 | mm | ≤0.002/5 | |
累積誤差 | mm | ≤0.004/165 | |
Z軸 | 有效行程 | mm | 30 |
重復定位精度 | mm | 0.001 | |
θ軸 | 驅動方式 | DD馬達 | |
分辨率 | ″ | 1 | |
功能模塊 | 自動對準 | 具備 | |
非接觸測高 | 具備 | ||
刀片破損檢測 | 可選 | ||
基本規格 | 電源 | v | 單相，AC220±10% |
體積WXDXH | mm | 600x945x1660 | |
重量 | Kg | 580 | |
使用條件：
1.請將機器設在20~25℃的環境中（波動范圍控制在±1℃以?xún)?nèi)）；室內濕度＜80%，無凝結。
2.請使用大氣壓露點在-15℃以下，殘余油份為0.1ppm，過濾度在0.01um/99.5以上的清潔壓縮空氣。
3.請將切削水的水溫控制為室溫+2℃（波動范圍在±1℃以?xún)?nèi)），冷卻水的水溫控制為與室溫相同（波動范圍控制在±1℃以?xún)?nèi)）。
4.請避免設備受到重力撞擊以及外界任何振動威脅。另外，請不要將設備裝在鼓風機、通風口、產生高溫的裝置以及產生油污的裝置附近。
5.將設備安裝在防水地面以及排水處理順暢的位置。
